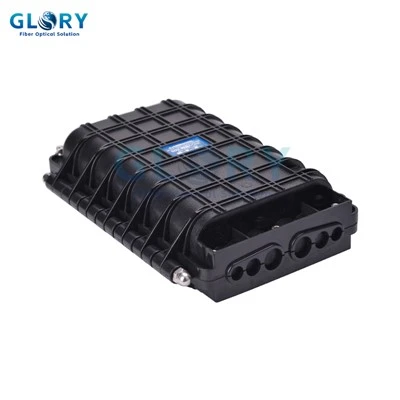

آؤٹ ڈور ان لائن فائبر آپٹک اسپلس بندش
ماڈل: GL-6812 آؤٹ ڈور ان لائن فائبر آپٹک اسپلس بندش
سائز: 474 × 200 × 105 ملی میٹر
اندرونی کارٹن سائز: 500 × 220 × 125 ملی میٹر (1 پی سی)
بیرونی کارٹن سائز: 520 × 465 × 425 ملی میٹر (6 پی سی)
- مصنوعات کا تعارف
GL-6812 سیریز فائبر آپٹک اسپلس بندش
فوج - گریڈ پروٹیکشن ، اسمارٹ فائبر مینجمنٹ
مصنوعات کا جائزہ
GL - 6812 آؤٹ ڈور ان لائن فائبر آپٹک اسپلائس بندش ایک ورسٹائل آپٹیکل کیبل کنکشن پروڈکٹ ہے جو موثر فائبر کنکشن اور ڈویژن کے لئے ڈیزائن کیا گیا ہے۔ اس ملٹی - مقصد کے حل میں آپٹیکل کیبل کی مختلف اقسام کو ایڈجسٹ کیا گیا ہے ، جس میں ڈھیلے آستین ، کنکال ، اور ربن کیبلز شامل ہیں ، اور متنوع ماحول جیسے اوور ہیڈ ، وال ماونٹڈ ، پائپ لائن ، مین ہول اور زیر زمین تنصیبات میں تعیناتی کے لئے انجنیئر ہیں۔ یہ متعدد رابطے کے طریقوں کی حمایت کرتا ہے جیسے تقسیم ، برجنگ ، اور برانچنگ ، نیٹ ورک کے بنیادی ڈھانچے کے منصوبوں کو لچک فراہم کرتا ہے۔
مصنوعات کی خصوصیات
فوج - گریڈ پروٹیکشن
کنیکٹر سسٹم میں چار معیاری کیبل انٹرفیس (10-18 ملی میٹر قطر) شامل کیا گیا ہے ، جو تجارتی آپٹیکل کیبل وضاحتوں کے ساتھ مطابقت کو یقینی بناتا ہے۔ اس کی صحت سے متعلق مکینیکل سگ ماہی کے ڈھانچے نے IP68 سرٹیفیکیشن حاصل کیا ہے ، جو مائع پانی کے اندراج اور ٹھوس ذرہ دخل اندازی کو مؤثر طریقے سے مزاحمت کرتا ہے۔
اسمارٹ فائبر مینجمنٹ
ایک ماڈیولر اسپلائس ٹرے ڈیزائن 24 آپٹیکل ریشوں کی سنگل - ٹرے رہائش کی اجازت دیتا ہے ، جس میں نظام کی گنجائش 72 ریشوں تک پہنچتی ہے تاکہ اعلی - کثافت کیبلنگ کی کارکردگی کو بڑھایا جاسکے۔
ماحولیاتی موافقت اور فعال تعیناتی
GL-6812 آؤٹ ڈور ان لائن فائبر آپٹک اسپلائس بندش متنوع تعیناتی کے منظرناموں میں اعلی کارکردگی کا مظاہرہ کرتی ہے ، جس میں یوٹیلیٹی ڈنڈوں/ٹاورز پر فضائی تعیناتی ، ساختی فالس پر سطح بڑھتی ہے ، پائپ لائن نیٹ ورکس کے اندر زیر زمین مین ہول کی تنصیبات ، اور روڈ ویز یا گرین فیلڈ سائٹوں میں براہ راست زمینی تدفین شامل ہے۔
ماحولیاتی رہائش میں یہ استعداد متعدد کنکشن کے طریقوں کے ساتھ ہموار انضمام کے قابل بناتا ہے ، جس میں تقسیم کے مرکزوں ، برجنگ نوڈس ، یا ٹیلی مواصلات کے فن تعمیرات میں برانچنگ انٹرفیس کی حیثیت سے فنکشنل ترتیب کی حمایت کی جاتی ہے۔ معیاری انٹرفیس پروٹوکول اور مضبوط مکینیکل ڈیزائن کے ذریعے ، سسٹم ٹیلی کام انفراسٹرکچر اور ڈیٹا سینٹر میں توسیع کے منصوبوں میں قابل اعتماد تعیناتی کو یقینی بناتا ہے۔
تکنیکی وضاحتیں
آؤٹ ڈور ان لائن فائبر آپٹک اسپلائس بندش ایک in - لائن یا افقی طرز کی بندش ہے جس کی لمبائی 474 ملی میٹر کی لمبائی ، چوڑائی میں 200 ملی میٹر ، اور اونچائی میں 105 ملی میٹر ہے ، جس کا وزن 3.5 کلوگرام اور 4.0 کلوگرام ہے۔ پی پی+جی ایف میٹریل ، آئی پی 68 تحفظ سے تعمیر کیا گیا ہے۔ کلیدی وضاحتوں میں چار کیبل بندرگاہیں ، ایک کیبل قطر کی حد φ10 ملی میٹر سے φ18 ملی میٹر ، اور 72 ریشوں کی فائبر اسپلائس کی گنجائش تین ٹرے میں تقسیم کی گئی ہے ، ہر ایک 24 فائبر کی گنجائش کے ساتھ۔
|
ماڈل نمبر |
جی ایل-6812 |
|
انداز |
- لائن/ افقی میں |
|
طول و عرض |
474 (L) × 200 (W) × 105 (H) ملی میٹر |
|
وزن (کلوگرام) |
3.5 - 4.0 |
|
مواد |
پی پی+جی ایف |
|
سگ ماہی کی قسم |
مکینیکل مہر |
|
تحفظ گریڈ |
IP68 |
|
کیبل بندرگاہیں |
4 |
|
کیبل قطر |
φ10-18 ملی میٹر |
|
فائبر اسپلائس کی گنجائش |
72 |
|
ٹرے کی گنجائش |
24 |
|
ٹرے کی گنتی |
3 |
|
درخواست |
فضائی/دیوار/مین ہول/براہ راست تدفین بڑھتے ہوئے |
ڈھانچہ ڈرائنگ
