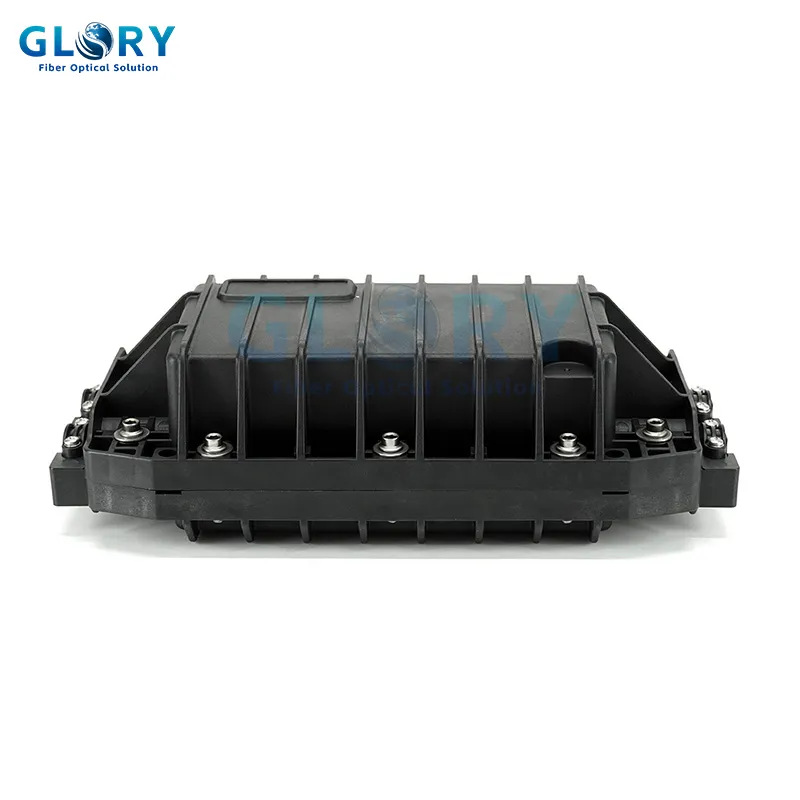

فضائی فائبر اسپلائس دیوار

2 inlet اور 2 آؤٹ لیٹ فضائی ان لائن فائبر اسپلس انکلوژر



GL {{0} a ایک افقی (ان لائن) قسم کے ایریل فائبر اسپلائس انکلوژر ہے ، جو ایک کثیر مقصدی آپٹیکل کیبل کنکشن پروڈکٹ ہے جو فائبر آپٹک اسپلنگ اور برانچنگ کے لئے ڈیزائن کیا گیا ہے۔ انکلوژر میں آپٹیکل کیبل کی مختلف اقسام (ڈھیلے آستین ، کنکال ، ربن ، وغیرہ) کو ایڈجسٹ کیا گیا ہے اور اس میں ورسٹائل انسٹالیشن کے لئے ایک کمپیکٹ ، ہلکا پھلکا ڈیزائن ہے۔ اسے فضائی طور پر سوار کیا جاسکتا ہے ، نیز دیواروں ، پائپ لائنوں ، مین ہولز ، یا زیرزمین پر بھی ، اور متعدد رابطے کے طریقوں (تقسیم ، برجنگ ، برانچنگ ، ​​وغیرہ) کی حمایت کرتا ہے۔



یہ فضائی ان لائن فائبر اسپلائس انکلوژر فضائی تنصیبات اور دیگر چیلنجنگ ماحول میں فائبر آپٹک اسپلس کی حفاظت کرتا ہے۔ فضائی خطوط کے لئے خاص طور پر انجنیئر ، یہ ایک ٹچ ہینڈل کلپ کے ساتھ حفاظت کو یقینی بناتا ہے اور کم پریشر کے حالات میں قابل اعتماد سگ ماہی کی کارکردگی فراہم کرتا ہے۔ اس کا قطب دوستانہ ڈیزائن کیبل کے چھڑکنے کی ضرورت کے بغیر ساختی سالمیت کو برقرار رکھتا ہے ، جبکہ اس کی ہموار شکل شہری ماحول کے ساتھ جمالیاتی انضمام کی حمایت کرتی ہے۔ انکلوژر متنوع تعیناتی کے منظرناموں میں بحالی کے فلو اور آپریشنل وشوسنییتا کو بہتر بناتا ہے۔



وضاحتیں:



آئٹم کا نام	فضائی فائبر اسپلائس انکلوژر GL -6807
سائز (ملی میٹر)	420(L)×201(W)×128(H)
رنگ	سیاہ
کیبل بندرگاہیں	2 inlet اور 2 دکان فائبر کیبل φ 10-20 ملی میٹر کے لئے موزوں ہے
تحفظ گریڈ	IP68
فائبر اسپلائس کی گنجائش	96 ریشے
سنگل ٹرے کی گنجائش	24 ریشے
زیادہ سے زیادہ Qty. ٹرے اسمبلی	4 پی سی
درخواست	فضائی\/مین ہول\/دیوار\/قطب بڑھتے ہوئے
اندرونی کارٹن (ملی میٹر)	460 × 220 × 145 (1 ٹکڑا)
بیرونی کارٹن (ملی میٹر)	480 × 470 × 480 (6 پی سی)

خصوصیات:



mechanical میکانکی مہر کے ساتھ افقی ڈھانچہ۔
• بہتر سنکنرن مزاحمت کے ل all تمام سخت پیچ اور گاسکیٹ 304 سٹینلیس سٹیل سے بنے ہیں۔
• دوبارہ پریوست سلیکون جیل مہر آسانی سے دوبارہ کھولنے اور دوبارہ داخلے کی اجازت دیتا ہے۔
double ڈبل پریس بکل محفوظ طریقے سے کیبل کو ٹھیک کرتا ہے ، ٹارک کو پورا کرتا ہے ، کھینچنا ، کمپریشن ، اور موڑنے والے ٹیسٹ کی ضروریات کو ٹھیک کرتا ہے۔
• ویلکنائزڈ سگ ماہی کی پٹی φ 10-20 ملی میٹر کیبلز کو ایڈجسٹ کرتی ہے اور قابل اعتماد ریسیلنگ کو یقینی بناتی ہے۔
• کمپیکٹ سائز ، سادہ ڈیزائن ، اور صارف دوست آپریشن۔



ڈھانچہ ڈرائنگ:

انسٹالیشن ڈایاگرام:



عمومی سوالنامہ:



1 اس 2 inlet اور 2 آؤٹ لیٹ ایریل ان لائن فائبر اسپلائس دیوار کا اطلاق کیا ہے؟

• ٹیلی مواصلات کے نیٹ ورک

• LAN ، MAN اور WAN ایپلی کیشنز

• کیبل ٹیلی ویژن

• فائبر سے گھر (ftth)
