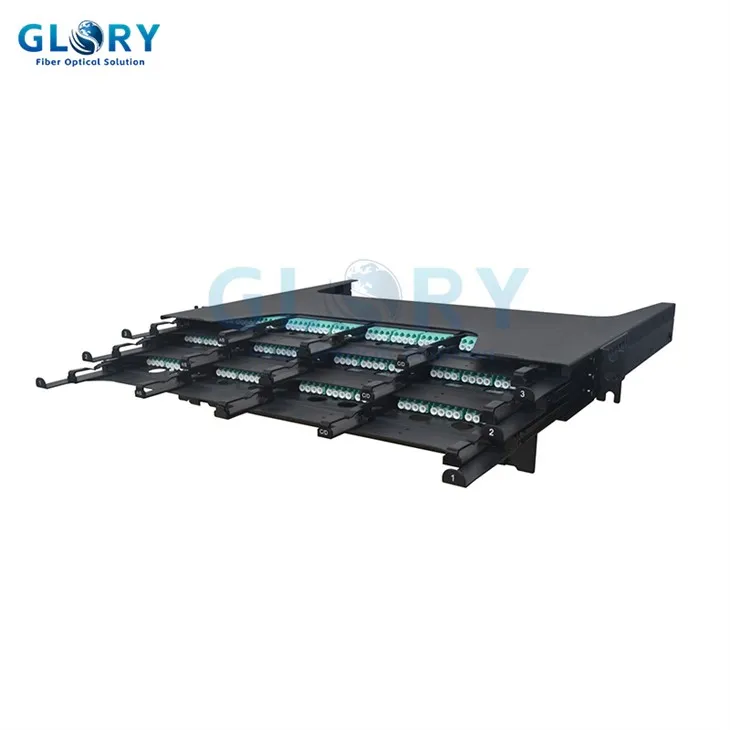

1u فائبر پیچ پینل

آئٹم: 1u فائبر پیچ پینل ماڈل: GL-MP6 پہلے سے ختم شدہ ماڈیولر کیسٹ سسٹم
• ڈیٹا سینٹر وائرنگ پروڈکٹ
• 1U/2U/4U
• ماڈیولر ڈیزائن، ریلوں کے ذریعے باہر نکالا جا سکتا ہے۔
•اختیاری MTP/MPO/LC/CS کنکشن
پہلے سے ختم شدہ ماڈیولر کیسٹ سسٹم کے ساتھ فائبر پیچ پینل ملٹی موڈ اور سنگل موڈ فائبر لنکس کی تنصیب یا اپ گریڈنگ کو آسان اور فوری بناتا ہے۔ چونکہ ہر فائبر لنک فیکٹری کو ختم کیا جاتا ہے اور ٹیسٹ کیا جاتا ہے۔ ماہر مہارتوں، لیبر یا ٹولز کا استعمال کرتے ہوئے سائٹ پر ختم کرنے کی ضرورت نہیں ہے، تنصیب کے اوقات میں کٹوتی کی جاتی ہے اور پروجیکٹ کی لاگت کو کم کیا جاتا ہے۔

انکوائری بھیجنے

مصنوعات کا تعارف

GL-MP6 اور GL-MPB6 سیریز کے 1u فائبر پیچ پینل میں پہلے سے ختم شدہ ماڈیولر کیسٹ سسٹم کے ساتھ ماڈیولر ڈیزائن اور آگے اور پیچھے پل آؤٹ مکینیکل ڈھانچے ہیں، جو اس پروڈکٹ کو مسابقتی مصنوعات سے ممتاز کرنے والی سب سے بڑی خصوصیات ہیں، بشمول تیز رفتار

تعیناتی، تیز ردعمل، اور درست خرابیوں کا سراغ لگانا۔ اختیاری LC اڈاپٹر 1U-144F، 2U-288F، اور 4U-576F تک سپورٹ کرتا ہے، اور اختیاری CS اڈاپٹر 1U-216F تک سپورٹ کرتا ہے۔

پروڈکٹ ماڈل اور ظاہری شکل

Fiber Patch Panel Appearance

خصوصیات

اعلی کارکردگی

•ماڈیولر ڈیزائن، ریلوں کی طرف سے باہر نکالا جا سکتا ہے

ہر منزل پر 4 یا 6 کیسٹیں لگائی جا سکتی ہیں۔

سامنے اور پیچھے کیبل کے انتظام کے افعال فراہم کرتا ہے

اعلی کثافت

•1U 144-کور LC یا 216-کور CS کنکشن تک سپورٹ کرتا ہے

•2U 288-کور LC تک سپورٹ کرتا ہے، اور 4U 576- کور LC کنکشن کو سپورٹ کرتا ہے۔

•1U 1728-بنیادی MPO/MTP تک رسائی کی حمایت کرتا ہے۔

اعلی لچک

MTP/MPO-MTP/MPO تبدیلی کی حمایت کریں۔

•اختیاری MTP/MPO/LC/CS کنکشن

•سپورٹ pigtail splicing

پیچ پینل کی ساخت

Patch Panel Structure

وضاحتیں

شے کا نام	فائبر پیچ پینل GL-MP6 پہلے سے ختم شدہ ماڈیولر کیسٹ سسٹم
آپریٹنگ درجہ حرارت	-40 ڈگری ~ +75 ڈگری
ذخیرہ اندوزی کا درجہ حرارت	-40 ڈگری ~ +75 ڈگری
رشتہ دار نمی	85% (+30 ڈگری) سے کم یا اس کے برابر
فضایء دباؤ	70kPa ~ 106kPa
کابینہ کا مواد	کولڈ رولڈ اسٹیل پلیٹ
طول و عرض (WxDxH)	482.8mm × 350mm × 1/2/4U (ٹیلگیٹ کے ساتھ: 497mm)
فائبر کاؤنٹ (LC اڈاپٹر)	1U:144F
	2U:288F
	4U:576F
فائبر کاؤنٹ (CS اڈاپٹر)	1U:216F
فائبر کاؤنٹ (MPO اڈاپٹر)	1U:1728F/1U:864F

لوازمات
	ٹائیز × 6 پی سی ایس
	ہوپ پلیئر × 2 پی سی ایس
	نلی شکنجہ × 2PCS
	1 میٹر میجک ٹائی × 1 پی سی ایس
	M6 پیچ اور سکرو گری دار میوے × 4PCS
	لنک ٹیگ × 1PCS
	کیبل مینجمنٹ بریکٹ × 3PCS
	M3 پیچ اور گری دار میوے × 3PCS

فائبر پیچ پینل کے لیے کیسٹوں کو آپٹمائزڈ کیبلنگ مینجمنٹ، پلگ اینڈ پلے، تیزی سے تعیناتی، لچک اور انتظامی صلاحیت میں اضافہ، اور تنصیب کی لاگت میں کمی کے لیے ڈیزائن کیا گیا ہے۔ مندرجہ ذیل ماڈلز:

GL-MPB6 کیسٹس (8F-LC کیسٹس)

8F-LC Cassettes

مصنوعات کی وضاحتیں
فائبر کا شمار	8F
فائبر کی قسم	G657A1٪2cOM3٪2cOM4٪2cOM5
فائبر موڈ	SM٪2fMM
قطبیت کی قسم	B قسم
مواد	پلاسٹک
فرنٹ کنیکٹر	SM٪3aLC-UPC٪2fAPC(UPC٪3aBlue٪2fAPC٪3aGreen)
فرنٹ کنیکٹر	MM٪3aLC-UPC(OM3٪3aAqua٪2fOM4٪3aViolet٪2fOM5٪3aLime Green)
پیچھے کنیکٹر	SM:MPO/MTP-APC مرد
پیچھے کنیکٹر	MM:MPO/MTP-UPC مرد
طول و عرض (WxDxH)	60mm × 105mm × 11.4mm (کوئی اڈاپٹر نہیں)

کارکردگی کی خصوصیات
فرنٹ کنیکٹر شامل کرنے کا نقصان	SM:UPC اس سے کم یا اس کے برابر {{0}}.3dB؛ APC 0.3dB سے کم یا اس کے برابر
فرنٹ کنیکٹر شامل کرنے کا نقصان	MM:UPC 0.2dB سے کم یا اس کے برابر
فرنٹ کنیکٹر کی واپسی کا نقصان	SM:UPC 50dB سے بڑا یا اس کے برابر، APC 60dB سے بڑا یا اس کے برابر؛ MM:UPC 35dB سے بڑا یا اس کے برابر
پیچھے کنیکٹر شامل کرنے کا نقصان	SM:UPC اس سے کم یا اس کے برابر 0.35dB(LL)
پیچھے کنیکٹر شامل کرنے کا نقصان	MM:UPC اس سے کم یا اس کے برابر 0.35dB(LL)
پیچھے کنیکٹر واپسی نقصان	SM:APC 50dB سے بڑا یا اس کے برابر؛ MM:UPC 35dB سے بڑا یا اس کے برابر

GL-MPB6 کیسٹس (12F-LC کیسٹس)

12F-LC Cassettes

مصنوعات کی وضاحتیں
فائبر کا شمار	12F
فائبر کی قسم	G657A1٪2cOM3٪2cOM4٪2cOM5
فائبر موڈ	SM٪2fMM
قطبیت کی قسم	A ٹائپ کریں۔
مواد	پلاسٹک
فرنٹ کنیکٹر	SM:LC-UPC/APC(UPC:Blue/APC:Green)
	MM٪3aLC-UPC(OM3٪3aAqua٪2fOM4٪3aViolet٪2fOM5٪3aLime Green)
پیچھے کنیکٹر	SM:MPO/MTP-APC مرد
	MM:MPO/MTP-UPC مرد
طول و عرض (WxDxH)	90mm × 130mm × 11.4mm (کوئی اڈاپٹر نہیں)
کارکردگی کی خصوصیات
فرنٹ کنیکٹر شامل کرنے کا نقصان		SM:UPC اس سے کم یا اس کے برابر {{0}}.3dB؛ APC 0.3dB سے کم یا اس کے برابر
		MM:UPC 0.2dB سے کم یا اس کے برابر
فرنٹ کنیکٹر کی واپسی کا نقصان		SM:UPC 50dB سے بڑا یا اس کے برابر، APC 60dB سے بڑا یا اس کے برابر؛ MM:UPC 35dB سے بڑا یا اس کے برابر
پیچھے کنیکٹر شامل کرنے کا نقصان		SM:UPC اس سے کم یا اس کے برابر 0.35dB(LL)
		MM:UPC اس سے کم یا اس کے برابر 0.35dB(LL)
پیچھے کنیکٹر واپسی نقصان		SM:APC 50dB سے بڑا یا اس کے برابر؛ MM:UPC 35dB سے بڑا یا اس کے برابر

GL-MPB6 کیسٹس (12F-CS کیسٹس)

12F-CS Cassettes

مصنوعات کی وضاحتیں
فائبر کا شمار	12F
فائبر کی قسم	G657A1٪2cOM3٪2cOM4٪2cOM5
فائبر موڈ	SM٪2fMM
قطبیت کی قسم	A ٹائپ کریں۔
مواد	پلاسٹک
فرنٹ کنیکٹر	SM٪3aCS-UPC٪2fAPC(UPC٪3aBlue٪2fAPC٪3aGreen)
فرنٹ کنیکٹر	MM٪3aCS-UPC(OM3٪3aAqua٪2fOM4٪3aViolet٪2fOM5٪3aLime Green)
پیچھے کنیکٹر	SM:MPO/MTP-APC مرد
پیچھے کنیکٹر	MM:MPO/MTP-UPC مرد
طول و عرض (WxDxH)	60mm × 105mm × 11.4mm (کوئی اڈاپٹر نہیں)

کارکردگی کی خصوصیات
فرنٹ کنیکٹر شامل کرنے کا نقصان	SM:UPC اس سے کم یا اس کے برابر {{0}}.3dB؛ APC 0.3dB سے کم یا اس کے برابر
فرنٹ کنیکٹر شامل کرنے کا نقصان	MM:UPC 0.2dB سے کم یا اس کے برابر
فرنٹ کنیکٹر کی واپسی کا نقصان	SM:UPC 50dB سے بڑا یا اس کے برابر، APC 60dB سے بڑا یا اس کے برابر؛ MM:UPC 35dB سے بڑا یا اس کے برابر
پیچھے کنیکٹر شامل کرنے کا نقصان	SM:UPC اس سے کم یا اس کے برابر 0.35dB(LL)
پیچھے کنیکٹر شامل کرنے کا نقصان	MM:UPC اس سے کم یا اس کے برابر 0.35dB(LL)
پیچھے کنیکٹر واپسی نقصان	SM:APC 50dB سے بڑا یا اس کے برابر؛ MM:UPC 35dB سے بڑا یا اس کے برابر

GL-MPB6 کیسٹس (کیسٹس پینل)

Cassettes Panel

مصنوعات کی وضاحتیں
فائبر کا شمار	1728F/144F
فائبر کی قسم	G657A1٪2cOM3٪2cOM4٪2cOM5
فائبر موڈ	SM٪2fMM
مواد	پلاسٹک
فرنٹ اڈاپٹر	MPO٪2fMTP٪2fLC
طول و عرض (WxDxH)	90mm × 130mm × 11.4mm (کوئی اڈاپٹر نہیں)

GL-MPB6 کیسٹس(12F-LC الگ کرنے والی کیسٹس)

12F-LC Splicing Cassettes

مصنوعات کی وضاحتیں
فائبر کا شمار	12F
فائبر کی قسم	G657A1٪2cOM3٪2cOM4٪2cOM5
فائبر موڈ	SM٪2fMM
مواد	پلاسٹک
فرنٹ کنیکٹر	SM:LC-UPC/APC(UPC:Blue/APC:Green)
فرنٹ کنیکٹر	MM٪3aLC-UPC(OM3٪3aAqua٪2fOM4٪3aViolet٪2fOM5٪3aLime Green)
طول و عرض (WxDxH)	90mm × 130mm × 11.4mm (کوئی اڈاپٹر نہیں)

کارکردگی کی خصوصیات
فرنٹ کنیکٹر شامل کرنے کا نقصان	SM:UPC اس سے کم یا اس کے برابر {{0}}.3dB؛ APC 0.3dB سے کم یا اس کے برابر
	MM:UPC 0.2dB سے کم یا اس کے برابر
فرنٹ کنیکٹر کی واپسی کا نقصان	SM:UPC 50dB سے بڑا یا اس کے برابر، APC 60dB سے بڑا یا اس کے برابر؛ MM:UPC 35dB سے بڑا یا اس کے برابر

فائبر پیچ پینل کی ترتیب کی معلومات

Fiber Patch Panel

GL-Patch Panel-MP6

MP6 - ای ایم - ایس پی - B - 9004 - N×12F - N×8F - 1U 1 2 3 4 5 6 7 8
1-ماڈل	MP6
2-کنفیگریشن	EM: خالی
3-مواد	ایس پی: کولڈ رولڈ اسٹیل پلیٹ
4-اسپرے	B: باریک ریت کا دانہ
5-اسپرے رنگ	9004٪ 3aRAL9004
6-12F کیسٹس کی مقدار	N×12,N=1,2,3,4,5...
7-8F کیسٹس کی مقدار	N×8,N=1,2,3,4,5...
8-کابینہ کی اونچائی	1U,2U,4U
نوٹ: 1. ہر پینل کو 6pcs 8F کیسٹس یا 4pcs 12F کیسٹس کے ساتھ کنفیگر کیا جا سکتا ہے۔ 2.1U کو پینل کی 3 پرتوں کے ساتھ، 2U کو 6 پرتوں کے ساتھ، اور 4U کو 12 پرتوں کے ساتھ ترتیب دیا جا سکتا ہے۔

Patch panel Cassettes

کیسٹس-GL-MPB6

MPB٪ 7b٪ 7b0٪ 7d٪ 7dF- اے پی - P - سیاہ - 1×12 - ایم پی او/پی سی - LC٪2fUPC - OM4 1 2 3 4 5 6 7 8
1-ماڈل	ایم پی بی ٪ 7 بی ٪ 7 بی 7 بی ایف ٪ 3 بی ایم پی بی ٪ 7 بی ٪ 7 بی 1 ٪ 7 ڈی ڈی ایف ٪ 3 بی ایم پی بی 6 ایس ٪ 7 بی ٪ 7 بی 3 ٪ 7 ڈی ایف
2-کنفیگریشن	EM:خالی؛ AD:اڈاپٹر شامل؛ اے پی: مکمل طور پر لیس
3-مواد	P: پلاسٹک
4-رنگ	سیاہ
5-کیسٹس پیچ کورڈ	1×12:1PCS 12-کور پیچ کورڈ
6-رئیر کنیکٹر	MPO/PC؛ MPO/APC؛ MTP/PC؛ MTP/APC
7-فرنٹ کنیکٹر	LC/PC؛ LC/APC؛ CS/PC؛ CS/APC
8-فائبر کی قسم	G657A1٪3bOM3٪3bOM4٪3bOM5
نوٹ: فرنٹ اینڈ CS اڈاپٹر استعمال کرتا ہے اور ماڈیول باکس MPB6_8F استعمال کرتا ہے۔

Cassettes Panel 1

Cassettes Panel 2

کیسٹ پینل

MPB6P- AD - P - سیاہ -3MPO(DX)-SM/UPC 1 2 3 4 5 6
1-ماڈل	MPB6P
2-کنفیگریشن	EM:خالی؛ AD: اڈاپٹر شامل ہے۔
3-مواد	P: پلاسٹک
4-رنگ	سیاہ
5-اڈاپٹر کی قسم	3MPO(DX)، 3MTP(DX)، 3LC(QT)
6-کنکشن کی قسم	SM/UPC، SM/APC، MM/UPC، OM3/UPC، OM4/UPC
نوٹ: 1.① LC اڈاپٹر: سیدھا چار پن شارٹ لگ؛ ② MPO/MTP اڈاپٹر: SC قسم کا شارٹ لگ فلینج، جس میں کلید کا ایک سرا اوپر کی طرف اور دوسرا سرا نیچے کی طرف ہے۔ 2. پینل کے نیچے 3 مربع سوراخ ہیں۔
