فلیٹ ڈراپ فائبر آپٹک کیبل



انڈور/آؤٹ ڈور ایف ٹی ٹی ایچ فلیٹ ڈراپ فائبر آپٹک کیبل

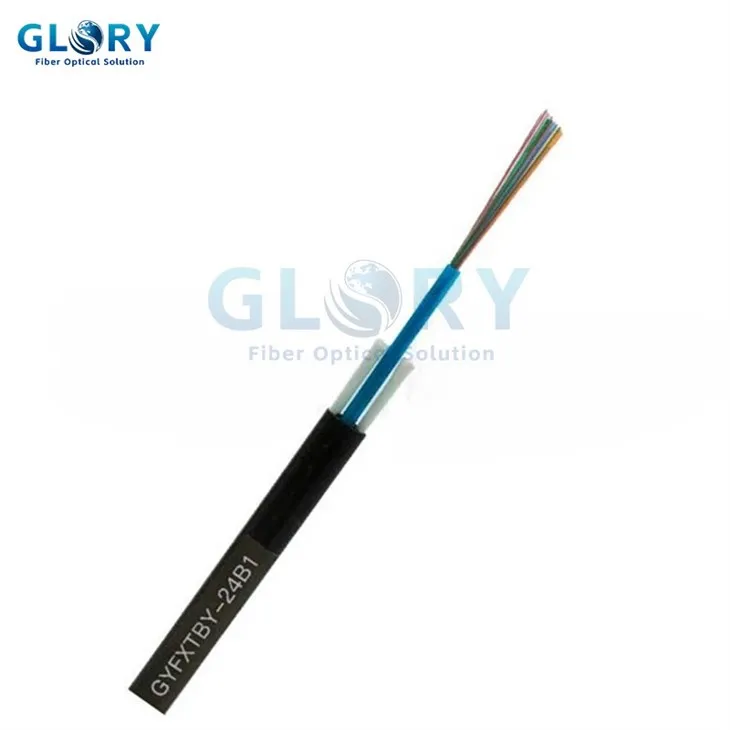

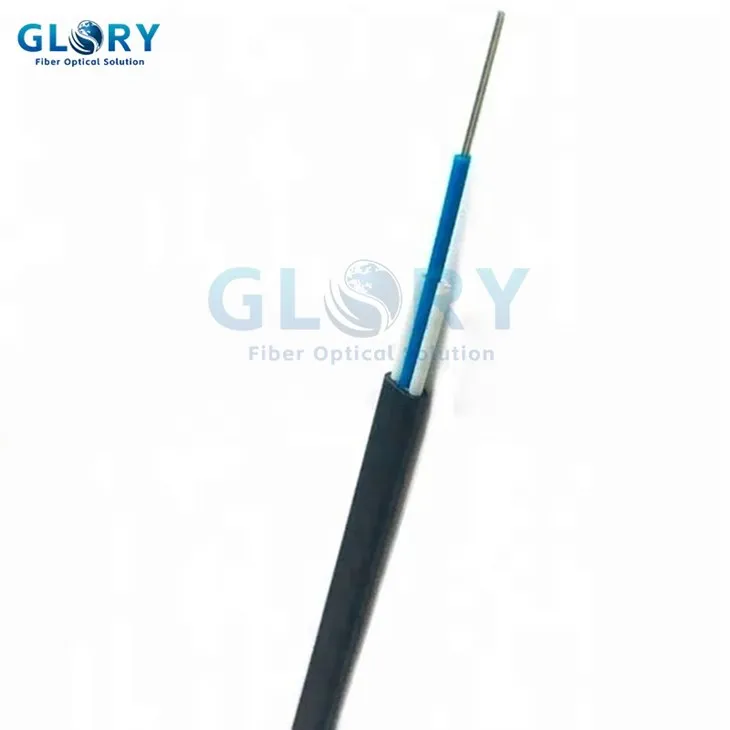

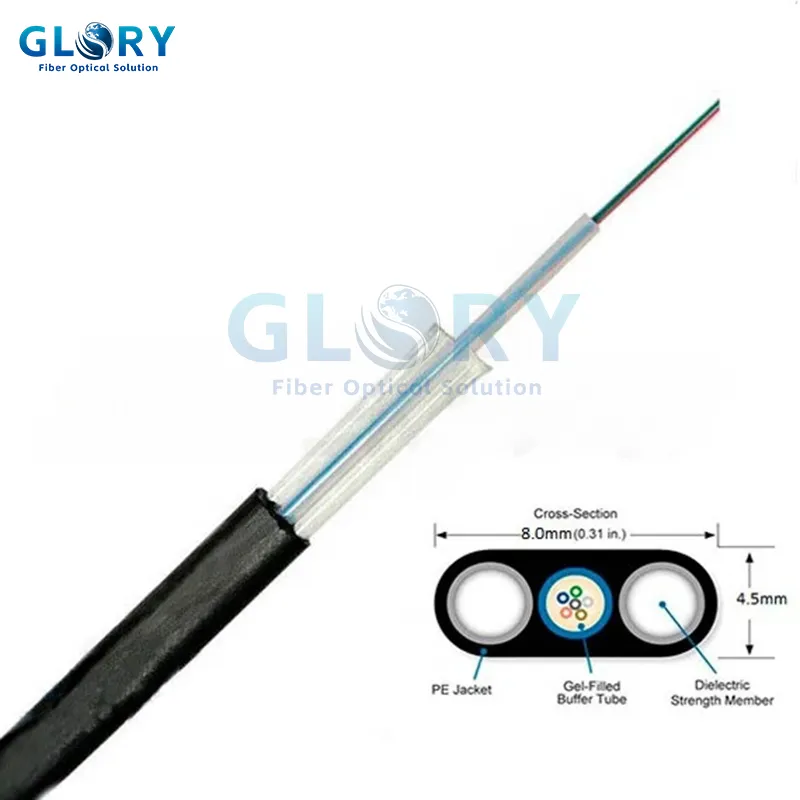

آؤٹ ڈور فلیٹ ڈراپ کیبل سنگل موڈ فائبر آپٹک کیبل ایک غیر بکتر بند ، یونی ٹیوب آپٹیکل کیبل ہے جس میں ریشے ڈھیلے بفر ٹیوب میں رکھے جاتے ہیں۔ کیبل کور کو پانی میں دخل اندازی اور ہجرت کو روکنے کے لئے جیلی سے محفوظ کیا جاتا ہے ، اور اسے سیاہ پولی تھیلین بیرونی جیکٹ سے ڈھانپ لیا جاتا ہے۔ دو ایمبیڈڈ ایف آر پی یا دھاتی تاروں مطلوبہ تناؤ کی طاقت فراہم کرتے ہیں۔ کیبل میں ایک مرکزی ڈھیلے ٹیوب پر مشتمل ہے جس میں مصنوعی تیل پر مبنی جیلی سے بھرا ہوا ہے جو فنگس کے لئے غیر غذائیت کا حامل ہے ، بجلی سے غیر پیداواری ، یکساں ، اور گندگی اور غیر ملکی مادے سے پاک ہے ، جس میں 12 آپٹیکل ریشے ہیں۔ دو فائبر پربلت پلاسٹک (ایف آر پی) عناصر طولانی طور پر ٹیوب کے متوازی طور پر رکھے جاتے ہیں ، جس کے چاروں طرف بیرونی سیاہ پیئ میان ہے جو یووی مزاحم ہے۔

فلیٹ فائبر کیبل کے فائبر کور 2-24 کورز ہیں

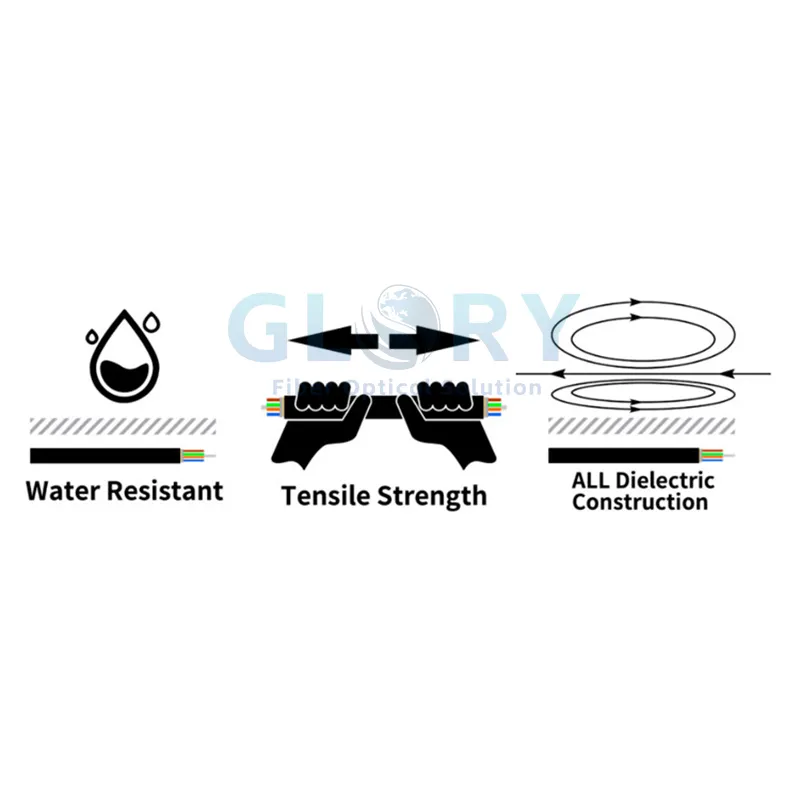

فلیٹ ڈراپ فائبر کیبل کی خصوصیات:

پی بی ٹی ڈھیلا ٹیوب میٹریل بہترین ہائیڈولیسس مزاحمت فراہم کرتا ہے۔ آپٹیکل فائبر کی حفاظت کے لئے ٹیوب خصوصی مرہم سے بھری ہوئی ہے۔ فلیٹ ڈراپ کیبل میں مکمل طور پر غیر دھاتی ڈھانچہ کی خصوصیات ہے ، جس سے یہ ہلکا پھلکا ، بچھانا آسان ہے ، اور برقی مقناطیسی مداخلت اور بجلی کے اثرات کو اعلی مزاحمت فراہم کرتا ہے۔ یہ فلیٹ ڈراپ فائبر آپٹک کیبل فوائد کی پیش کش کرتا ہے جس میں سنکنرن مزاحمت ، UV تحفظ ، اور ماحولیاتی استحکام شامل ہیں۔ فائبر کی اضافی لمبائی کا عین مطابق کنٹرول آپٹیکل کیبل کو یقینی بناتا ہے کہ وہ بہترین ٹینسائل کارکردگی اور درجہ حرارت کی خصوصیات فراہم کرتا ہے۔

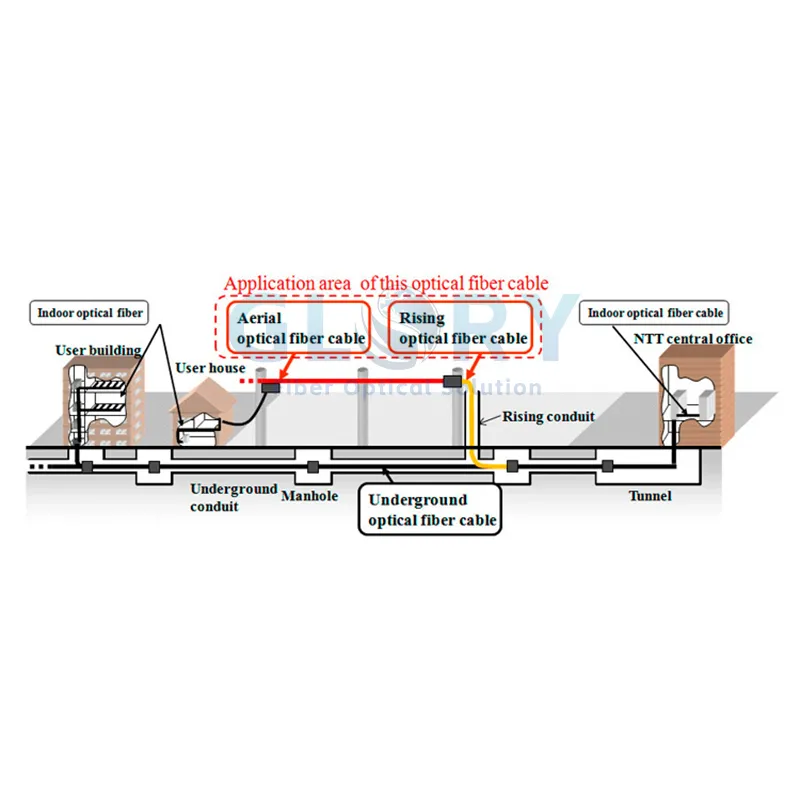

فلیٹ ڈراپ فائبر کیبل کی درخواستیں:

فلیٹ ڈراپ فائبر آپٹک کیبل گھریلو رسائی کے لئے آخری نقطہ کے طور پر کام کرتا ہے۔ یہ زرعی نیٹ ورکس اور بجلی سے متاثرہ تقسیم علاقوں میں اوور ہیڈ کا استعمال کیا جاتا ہے ، اسے انڈور اور آؤٹ ڈور وائرنگ پر بھی لاگو کیا جاسکتا ہے ، اور کھلے علاقوں کے لئے موزوں ہے۔ بنیادی طور پر راستے کی تعمیر میں یا اوور ہیڈ ڈراپ کیبلز کے طور پر استعمال ہوتا ہے ، اسے رسائی نیٹ ورکس اور بیرونی سے انڈور کے قطرے کے لئے بھی استعمال کیا جاسکتا ہے۔



ٹیسٹ ڈیٹاشیٹ:



زمرہ	تفصیل		وضاحتیں
			G.657A1
آپٹیکل وضاحتیں	توجہ	@1310-1625nm	0.36db/کلومیٹر سے کم یا اس کے برابر
		@1383 ± 3nm	0.36db/کلومیٹر سے کم یا اس کے برابر
		@1550nm	0.22db/کلومیٹر سے کم یا اس کے برابر
	توجہ ختم ہونے والی		0.05 DB سے کم یا اس کے برابر
	توجہ بمقابلہ طول موج	@1285 ~ 1330nm	0.05 db/کلومیٹر سے کم یا اس کے برابر
		@1525 ~ 1575nm	0.05 db/کلومیٹر سے کم یا اس کے برابر
	صفر بازی طول موج		1300 ~ 1324nm
	صفر بازی کی ڈھلوان		0.092ps/(nm2.km) سے کم یا اس کے برابر
	بازی	@1310nm	3.5 PS/nm.km سے کم یا اس کے برابر
		@1550nm	18 PS/nm.km سے کم یا اس کے برابر
	پولرائزیشن موڈ بازی (پی ایم ڈی)		0.2ps/km1/2 سے کم یا اس کے برابر
	کیبل کٹ آف طول موج		1260nm سے کم یا اس کے برابر
	ریفریکشن کا موثر گروپ انڈیکس	@1310nm	1.4675
		@1550nm	1.4681
	میکرو موڑ کا نقصان (30 ملی میٹر رداس ، 100 ٹرن) 1625nm		0.1 db سے کم یا اس کے برابر
جیومیٹرک وضاحتیں	موڈ فیلڈ قطر	@1310nm	9.2±0.6μm
		@1550nm	10.4±0.8μm
	کلیڈنگ قطر		125±1μm
	غیر سرکلریٹی کو کلڈ کرنا		1.0 ٪ سے کم یا اس کے برابر
	کوٹنگ قطر		245±7μm
	کوٹنگ/کلیڈڈنگ حراستی غلطی		8μm سے کم یا اس کے برابر
	کور/کلیڈنگ کی حراستی غلطی		0.8μm سے کم یا اس کے برابر
مکینیکل وضاحتیں	پروف ٹیسٹ لیول		1.0 ٪ سے زیادہ یا اس کے برابر
	فائبر کرل رداس		4.0m سے زیادہ یا اس کے برابر
	چوٹی کوٹنگ پٹی فورس		1.3~8.9N



Faq:

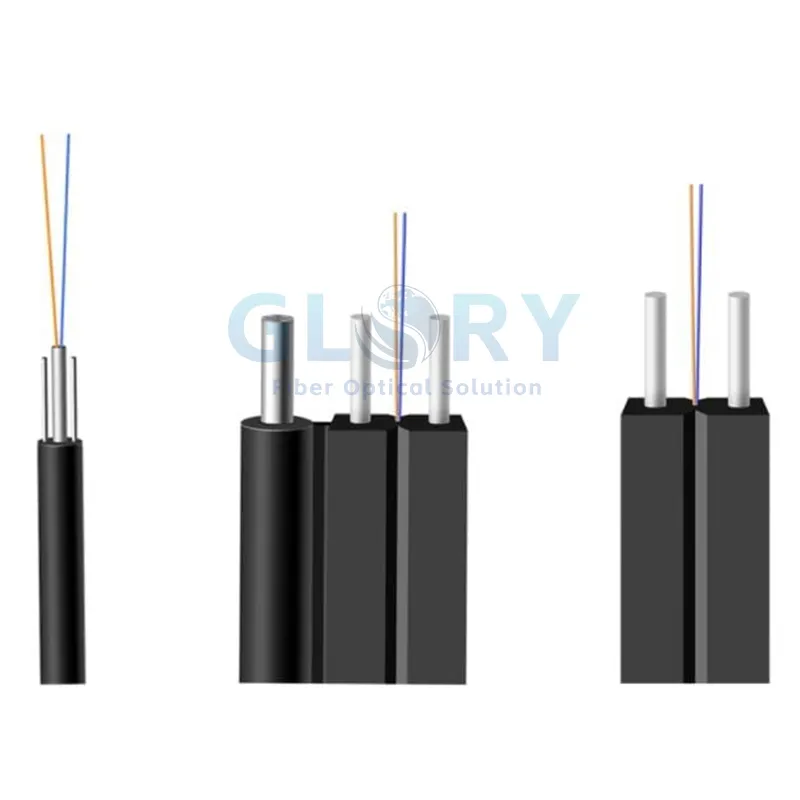

ایف ٹی ٹی ایچ (گھر میں فائبر) ڈراپ کیبل کیا ہے؟



ایف ٹی ٹی ایچ ڈراپ کیبل (گھر میں فائبر) میں عام طور پر سیاہ اور سفید جیکٹ کی خصوصیات ہوتی ہے ، اس کا نسبتا small چھوٹا قطر ہوتا ہے ، اور اچھی لچک پیش کرتا ہے۔ اس کا کراس سیکشن اعداد و شمار 8 کی شکل کا ہے۔ تقویت دینے والا ممبر دونوں حلقوں کے مرکز میں واقع ہے ، اور وہ دھات یا غیر دھات کے مواد کو استعمال کرسکتا ہے۔ آپٹیکل فائبر اعداد و شمار -8 ڈھانچے کے ہندسی مرکز میں واقع ہے۔



کیبل کے اندر فائبر زیادہ تر G.657A2 چھوٹے موڑنے والے رداس فائبر ہوتا ہے ، جو 20 ملی میٹر کے موڑنے والے رداس کے ساتھ نصب کیا جاسکتا ہے۔ یہ نالیوں کے ذریعے یا فضائی تقسیم (کھلی تار رنز) کے لئے تنصیب کے لئے موزوں ہے۔



ڈراپ کیبل کا انوکھا اعداد و شمار 8 ڈھانچہ فیلڈ میں فوری اور موثر خاتمے کے قابل بناتا ہے۔

ایف ٹی ٹی ایچ ڈراپ کیبل ایک نئی قسم کی فائبر آپٹک کیبل ہے۔ یہ تتلی کے سائز کا کیبل ہے۔ چونکہ یہ سائز میں چھوٹا اور وزن میں روشنی ہے ، لہذا یہ گھریلو ایپلی کیشنز میں فائبر کے لئے مثالی ہے۔ اسے سائٹ پر مطلوبہ فاصلے کے مطابق کاٹا جاسکتا ہے ، اس طرح تعمیراتی کارکردگی میں بہتری آتی ہے۔



ایف ٹی ٹی ایچ فائبر ڈراپ کیبلز میں ایف آر پی ، کے ایف آر پی ، دھات ، یا غیر دھات کی طاقت کے ممبران کی خصوصیت ہے اور یہ اعلی صلاحیت والے انڈور/آؤٹ ڈور ایف ٹی ٹی ایچ نیٹ ورکس کے لئے ڈیزائن کیا گیا ہے۔



ڈراپ کیبل ، ایف ٹی ٹی ایچ نیٹ ورک کے ایک اہم حصے کے طور پر ، صارفین اور فیڈر کیبل کے مابین حتمی بیرونی لنک تشکیل دیتا ہے۔ صحیح ایف ٹی ٹی ایچ ڈراپ کیبل ٹرمینیشن یا باہمی رابطے کے حل کا انتخاب براہ راست نیٹ ورک کی وشوسنییتا ، آپریشنل لچک ، اور ایف ٹی ٹی ایچ کی تعیناتی کی معاشیات کو متاثر کرے گا۔ ​​لہذا ، اختتامی اختیارات کے مختلف اختیارات کو سمجھنا بہت ضروری ہے۔

​

سبسکرائبر اینڈ کے قریب کھڑا ، یہ کیبلز تقسیم کی کیبل کے ٹرمینل کو صارفین کے احاطے سے جوڑتی ہیں۔ وہ عام طور پر چھوٹے قطر ہیں ، کم فائبر گنتی کیبلز ہیں جن میں غیر تعاون یافتہ مدت کی لمبائی محدود ہوتی ہے ، جو فضائی طور پر ، زیر زمین یا دفن کی جاسکتی ہیں۔ چونکہ ڈراپ کیبل باہر استعمال ہوتا ہے ، لہذا اسے صنعت کے معیار کے مطابق کم سے کم پل کی طاقت 1335 نیوٹن فراہم کرنا ہوگی۔ فائبر آپٹک ڈراپ کیبلز بہت سی مختلف اقسام میں دستیاب ہیں۔ عام طور پر استعمال ہونے والی تین فائبر ڈراپ کیبلز فلیٹ ڈراپ کیبل ، فگر -8 ایریل ڈراپ کیبل ، اور گول ڈراپ کیبل ہیں۔
